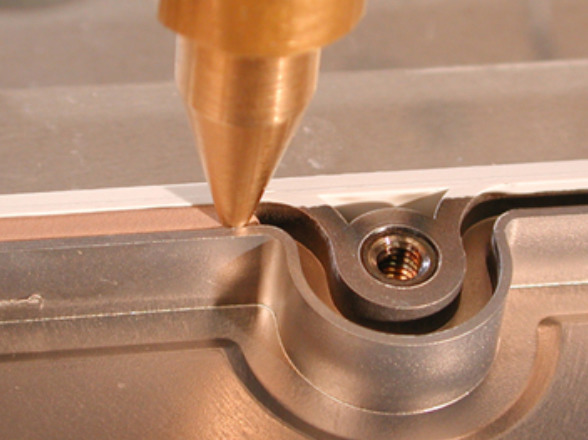

Nová generace nanášecích systémů DATRON představuje vysoký standard v oblasti průmyslového nanášení pro malé a střední aplikace. Srdcem těchto systémů jsou vyměnitelné nanášecí hlavy, které mohou aplikovat širokou škálu lepících a těsnících materiálů.
S našim speciálním DATRON příslušenstvím, jako například modulární upínací systém, CAD / CAM software, výrazně snížíte čas přípravy a zvýšíte efektivitu a produktivitu Vaší výroby. Použití kompenzační trysky a XYZ senzoru zabezpečí vysokou procesní spolehlivost a opakovatelnost.

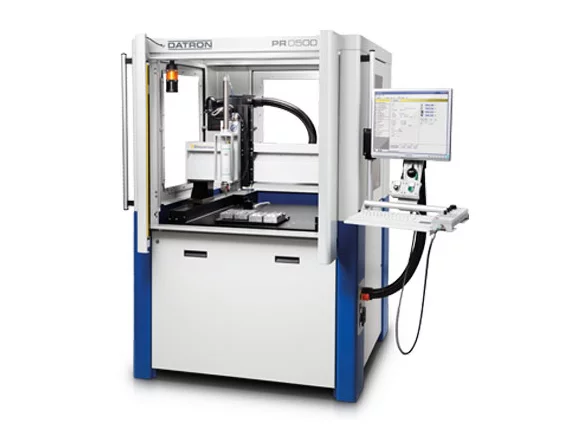

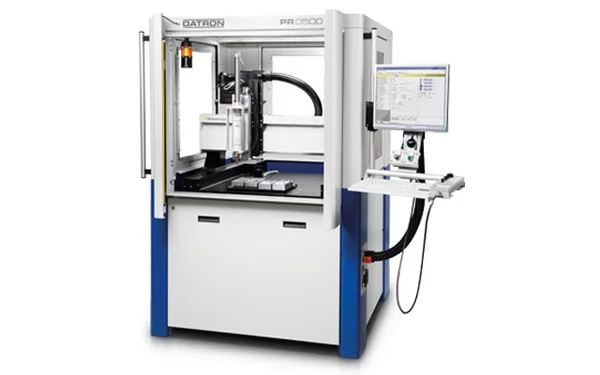

CNC stroj PRO500
Volumetrický dávkovací systém pro menší aplikace
PRO500 ve zkratce:
- samostatný 3-osý portál s malou zástavbovou plochou

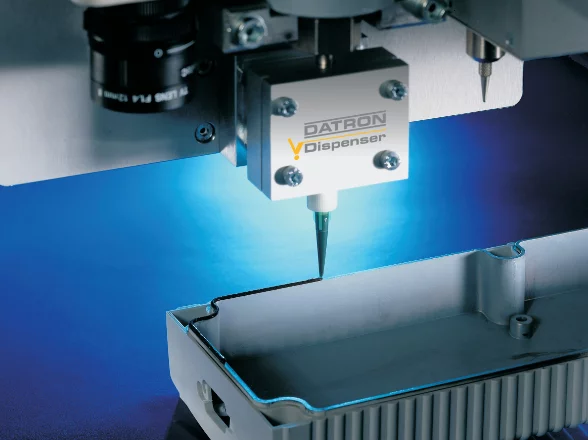

- nanášecí hlava s patentovaným systémem kontroly dávkovacího objemu
- jednoduché programovaní pomocí PC s Windows a CAD / CAM rozhraním
- vysoká flexibilita díky modulárnímu systému všech nanášecích komponentů
- modulární upínací technika: minimální přípravné časy, přesná opakovatelnost
Oblasti využití CNC obráběcích strojů
- při lepidlech a tmelech v průmyslových aplikacích
- obrábění malých a středně velkých dílů
- ve všech oblastech výroby, kde je vyžadována konstantní přesnost
| Technická specifikace | DATRON PR0500 |
|---|---|
| Pracovní stůl | Aluminiový stůl, oboustranný pohon v ose Y |
| Pojezdy (X x Y x Z) | 520 x 650 x 240 mm |
| Světlost portálu | 200 mm |

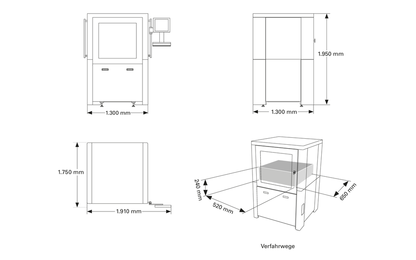

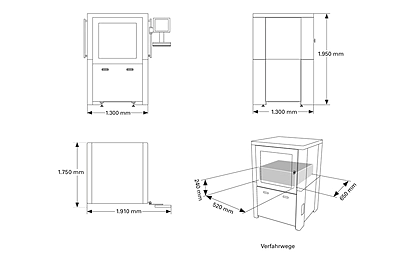

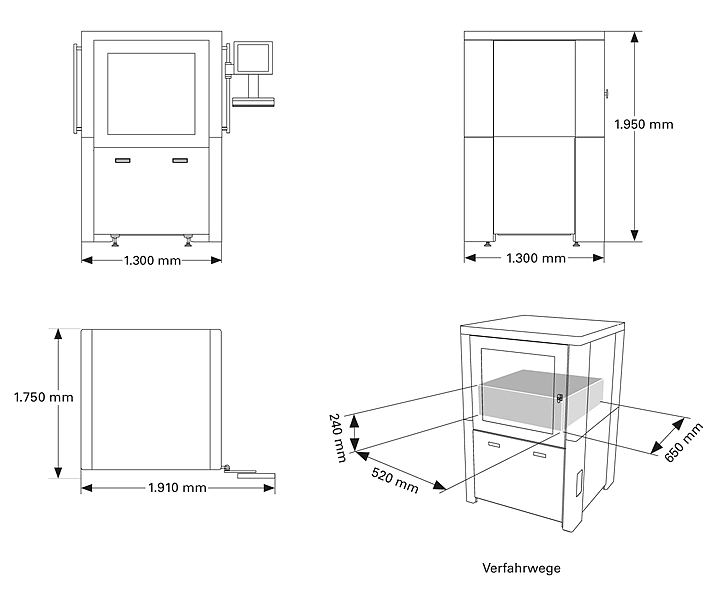

| Zástavbové rozměry (Š, H, V) | 1300 x 1300 x 1950 mm |
| Ovládací systém | Blacklash-free DC servořízení, precizní vřeteno pro každou osu |
| Rychlost posuvu | Až 16 m/min. pro osu, až 20 m/min. kříženě |
| Přesnost | Rezoluce: 1 um; Absolutně: ± 50 um; Opakovatelnost: ± 20 um |
| Řídicí systém | decentrální, digitální servořízení s rozhraním |
| Provozní materiály | Přípojka tlakového vzduchu: 6 bar, napětí: 230 V |
| Přísun materiálu | kazety, fóliová balení, vědra nebo sudy |
| Materiál (v závislosti na dávkovači) | Nižší nebo vysoce viskózní, neplněný, abrazivní, vyhřívaný |
| Váha | cca. 560 kg |
| Volitelné příslušenství (příslušenství na požádání) | Tryska kompenzace, XYZ senzor, modul upínací techniky, rotující tryska, rotační osa, CAD / CAM modul, kamerový systém |
