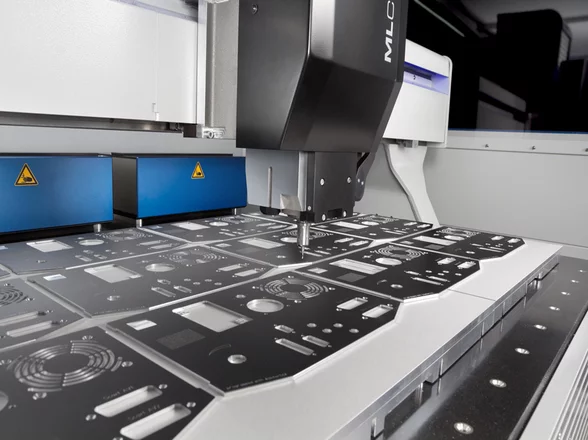

Obráběcí stroje DATRON ML jsou navrženy pro rychlé CNC frézování, zároveň tyto obráběcí stroje frézují jemně a přesně. CNC frézky řady MLCube jsou určeny hlavně na obrábění a CNC frézování deskových materiálů a plechů.

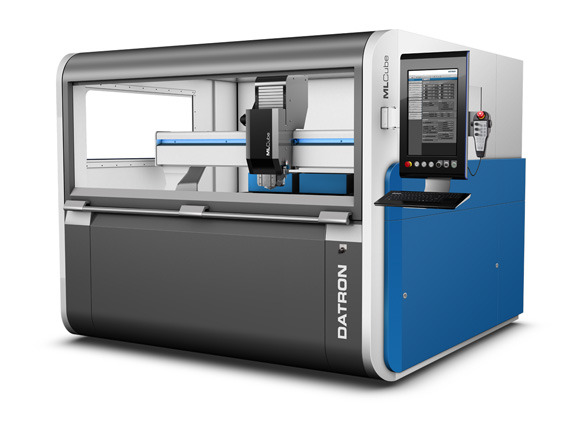

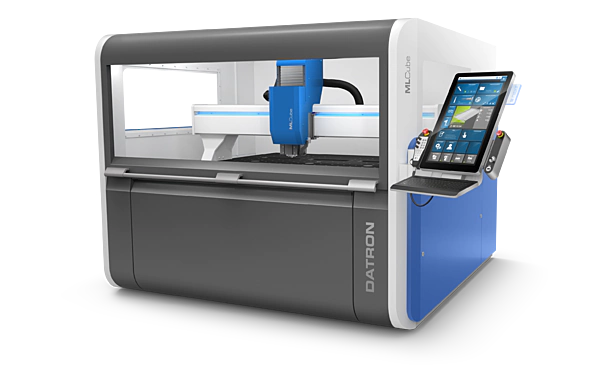

CNC stroj MLCube
Rychlý a dynamický stroj s velkým formátem
MLCube ve zkratce:
- lineární 3D interpolace
- kruhová interpolace - početné vrtací a frézovací cykly
- automatický zásobník nástrojů se snímačem délky nástroje
- automatická korekce výšky v ose Z
Obráběcí stroje, CNC frézky řady DATRON MLCube

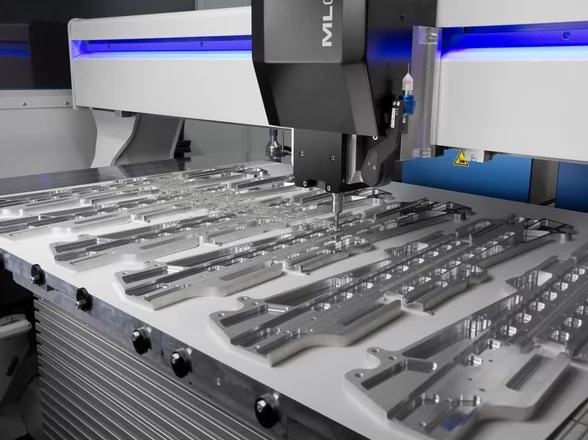

Díky vysoké přesnosti a dynamickému řízení obráběcí CNC stroje řady MLCube dosahují výjimečných výsledků v kvalitě a efektivitě výroby. Zejména pokud se jedná o hliníkové plechy a panely.
Vybavení CNC frézky řady ML
Obráběcí stroje systému MLCube obsahují:
- polymerově betonový stůl (s přípravou pro modulární upínací techniku)
- kabinové krytování
- rychlé 3D-CNC řízení HSCPro
- ovládací LCD terminál se standartním PC
- pripojenie do lokálnej siete
- programově řízený systém minimálního chlazení a mazání
- ruční dálkové ovládání s elektronickými ovládacími prvky
| Technická specifikace | DATRON MXCube |
|---|---|
| Pracovní plocha | |
| Pojezdy (X x Y x Z); celkově | 1.520 mm x 1.150 mm x 245 mm |
| Světlost portálu | 200 mm |
| Rozměry stroje | |
| Pracovní stůl | masivní žulový stůl na ocelovém rámu, tuhá portálová konstrukce s oboustranným, krytým pohonem v ose Y |

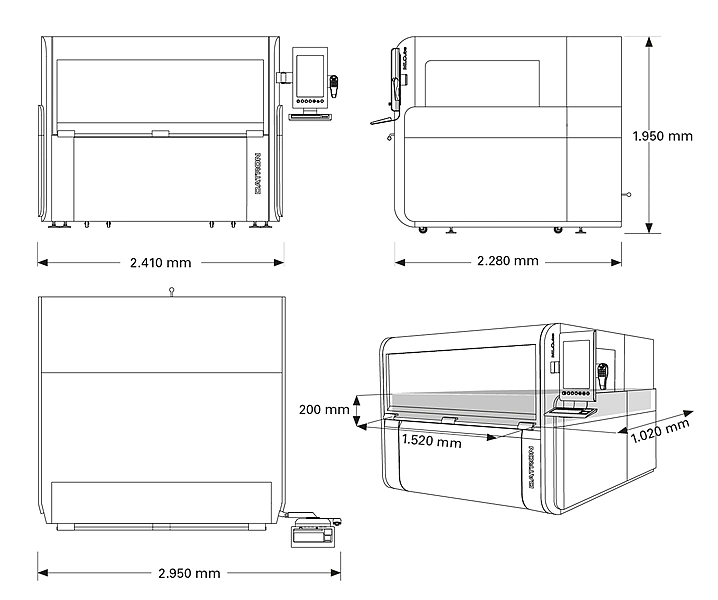

| Zástavbové rozměry (Š x H x V) bez terminálu | 2.410 mm x 2.280 mm x 1.950 mm |
| Výška s otevřenými dveřmi | 2.250 mm |
| Max. zatížení stolu | 150 kg |
| Hmotnost | ca. 2.500 kg |
| Rychlosti posunu | |
| Rychloposuv a posuv do řezu | X = 20 m/min; Y = 16 m/min; Z = 8 m/min |
| Rychloposuv | do 22 m/min |
| Rychloposuv v řezu | do 22 m/min |
| Připojení | |
| Napětí | 230V, 16 A pro vřetena do 2 kW; 3 x 400 V, 16 A pro vřetena od 3 kW |
| Příkon | do 3,0 kW s vřetenem do 2 kW, 4,0 kW při vřetenech s více než 2 kW |
| Přípojka tlakového vzduchu | 7 - 10 bar, suchý, čistý, bez oleje |
| Teplota okolí | 15 - 30°C |
| Kabina | ano |
| CNC kontrola pro 3-6 osy | ano |
| 19¨ obslužný LCD terminál | ano |
| Ruční dálkové ovládání | ano |
| USB rozhraní pro výměnu dat | ano |
| Konektor pro připojení do sítě ethernet | ano |
| Zásobník nástrojů s integrovaným snímačem délky nástroje | 5 pozic s nástrojovým upínačem HSK-E 25 (10x/15x volitelně) |
| 12 pozic s nástrojovým upínačem HSK-E 25 (24x/36x volitelně) | |
| 15 pozic s přímým upínaním nástroje (30x/45x volitelně) | |
| Vysokofrekvenční vřeteno (volitelné) | od 0,6 kW (6.500 - 60.000 ot./min) do 3 kW (1.000 - 40.000 ot./min) |
| Objednávací číslo (stroj v základním vybavení) | 0A01201E |
