CNC fréza DATRON M10 Pro je prémiový kousek mezi CNC stroji. Spojuje v sobě flexibilitu, produktivitu a velkou pracovní plochu v porovnání s jeho zástavbovými rozměry. Zaručuje maximální přesnost a vysokou výkonnost při frézovaní.
Díky vysoké kvalitě opracování a nízké jednotkové ceně za vyrobený kus vás tento stroj posune o krok před konkurenci.

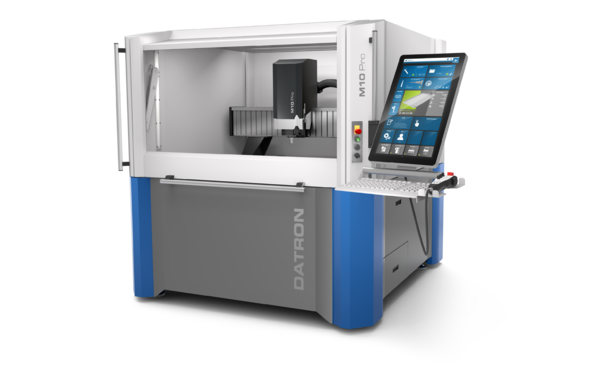

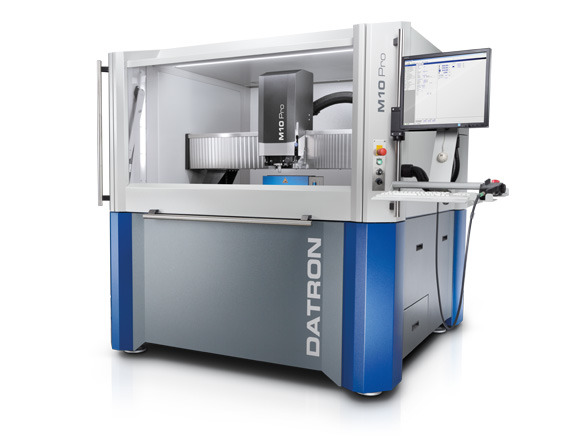

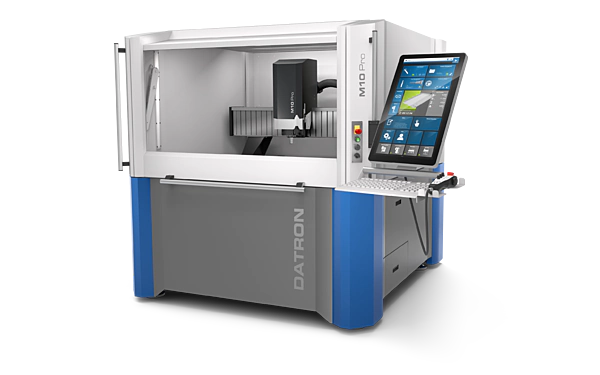

CNC stroj M10 Pro
Najvýkonnější vysokorychlostní frézovací centrum
DATRON M10 Pro ve zkratce:
- Vysoce výkonný
- Vysoce přesný
- Vysoce dynamický
- Ideální pro různé velikosti při frézovaní a high-tech materiály
- Integrovaný lineární měřící systém s rozlišením 40 nm zaručuje maximální přesnost
Velmi přesné CNC frézování, vrtaní, gravírování
Frézovací centrum M10 Pro patří mezi CNC stroje, CNC frézky, na které můžeme být právem hrdí. Na rozdíl od běžných obráběcích strojů, M10 Pro disponuje přesností precizního vřetena s obvodovým házením menším než 2 μm a nástrojovými upínači HSK-E 25.
CNC frézování, vrtání nebo gravírování s M10 Pro je charakteristické integrovaným systémem upínání nulového bodu s opakovatelností ± 5 μm (volitelně) a optickým systémem lineárního odměřování absolutní přesností ± 5 μm a 40 nm pozičním rozlišením.
Jednou z dalších samozřejmostí pro obráběcí stroje M10 Pro je 5-osé-simultánní frézování pro přesné vícestranné obrábění, CNC frézovaní malých dílců (volitelně).

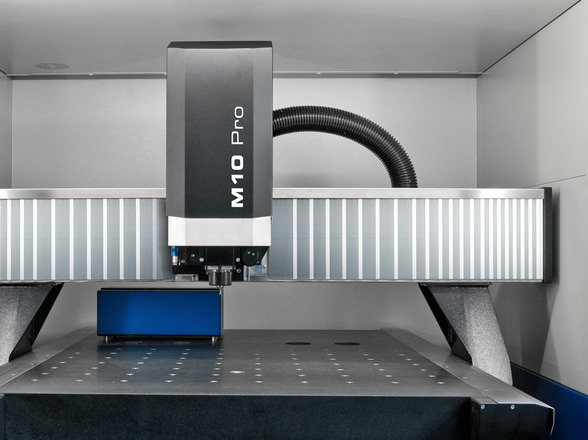

CNC frézky Datron M10Pro disponují masivním, teplotně stálým žulovým stolem s vynikajícími parametry rovinnosti.
Obráběcí stroje M10 Pro pro flexibilní frézování, vrtání, gravírování
CNC obráběcí stroje M10 Pro obrábějí rychlostí 40.000 ot./min (triskové obrábění) s malými nástroji, CNC frézování, nebo gravírování disponuje vysoce dynamickým HSC řízením.

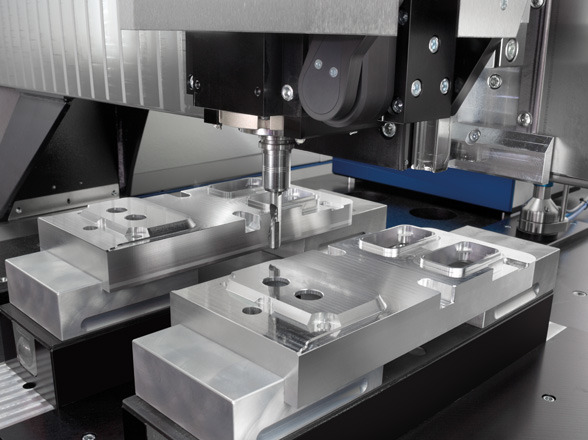

Tyto CNC obráběcí stroje zaručují CNC frézovaní s bleskovou výměnou upínacích přípravků. Díky integrovaným pouzdrům do stolu stroje je M10 Pro okamžitě připraven na nové CNC frézování.
CNC frézky Datron M10 Pro jsou vybavené integrovaným měřícím XYZ systémem, funkcí pro měření a velmi jednoduchou kompenzací tolerance materiálu (volitelně).
Ekonomicky velmi výhodné CNC frézky / CNC stroje
Obráběcí stroje Datron M10 Pro poskytují velký pracovní prostor při neobvykle malých zástavbových rozměrech.
Energeticky úsporné CNC frézování nastává díky velmi nízké spotřebě elektrické energie a díky vysokému stupni účinnosti všech agregátů.
CNC Stroje M10 Pro disponují systémem minimálního chlazení / mazání od 30 ml/hod., nízká náročnost na čištění obrobku.
| Technická specifikace | M10 Pro | M10 Pro+ s přímým odměřováním ve všech osách | |
|---|---|---|---|
| Pracovní stůl | masivní žulový stůl na ocelovém rámu, tuhá portálová konstrukce s oboustranným krytým pohonem v ose Y | ||
| Pojezdy (X x Y), pojezd v ose Z = 240 mm | 1.020 mm x 830 mm; se zásobníkem nástrojů 720 mm v ose Y | ||
| Světlost portálu | 200 mm | ||

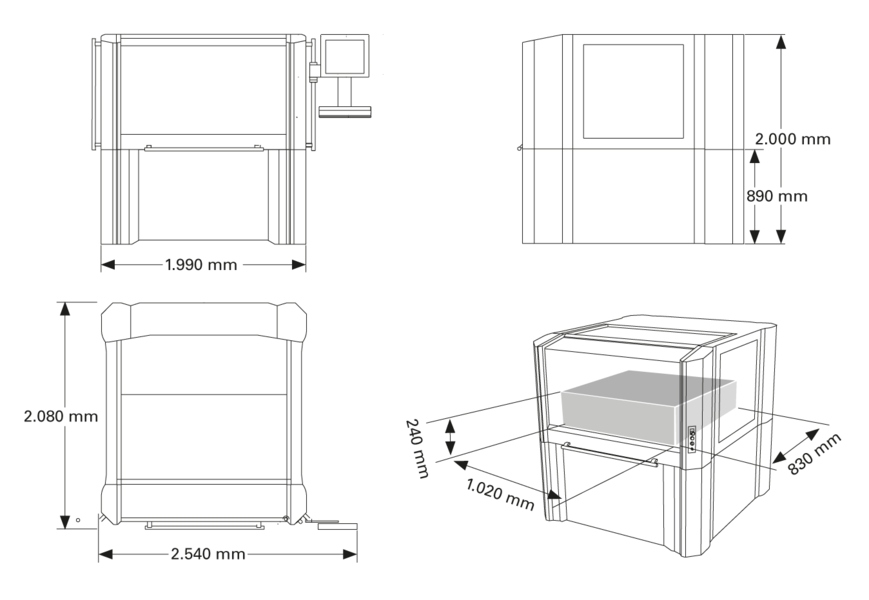

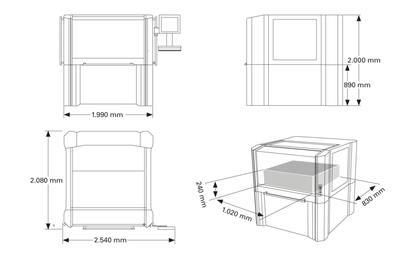

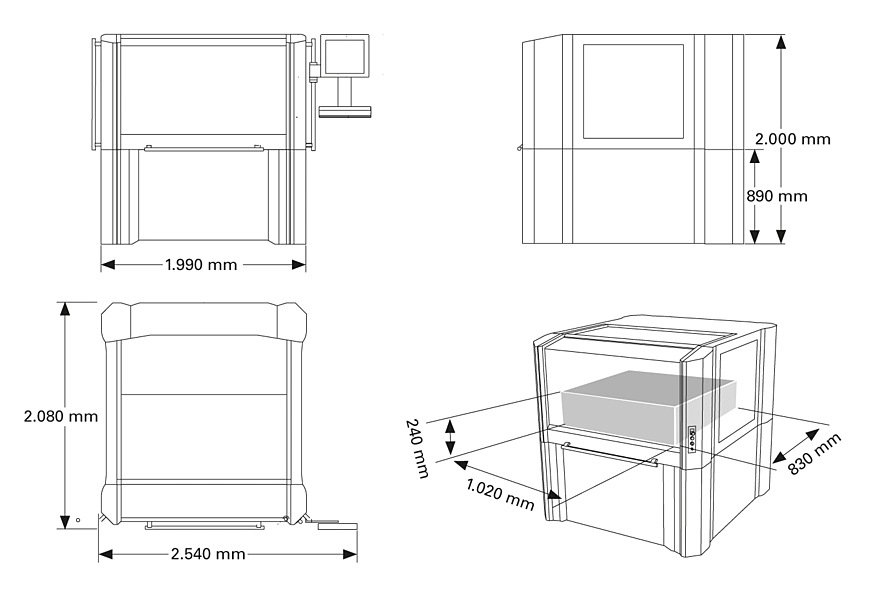

| Zástavbové rozměry (Š, H, V) | 1.990 mm x 2.080 mm x 2.000 mm | ||
| Integrovaná kuželová pouzdra ve stole | ano | ||
| Integrovaný systém upnutí do nulového bodu | volitelně | ||

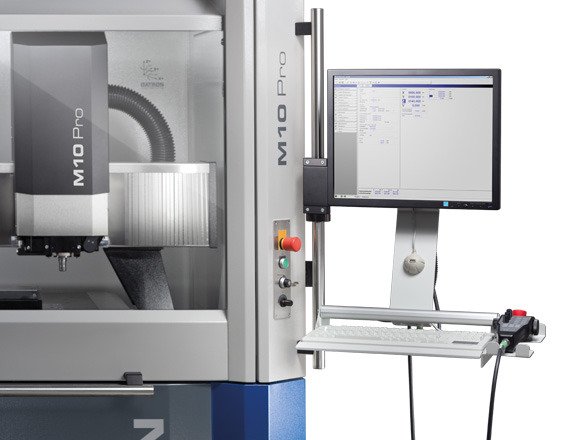

| Rychlé digitální servořízení s PC s operačním systémem Microsoft® Windows® | ano | ||
| Komfortní dálkové ovládání | ano | ||
| Systém pohonu | bezkartáčové servopohony, kuličkové šrouby pro každou osu | ||
| Lineární odměřování ve všech osách | ano | ||
| Dopravník třísek | volitelně | ||
| Systém minimálního chlazení/mazání | ano | ||
| Vřeteno | vysokofrekvenční vřeteno 3,0 kW s až 40.000 ot./min., HSK-E 25 | vysokofrekvenční vřeteno 8,0 kW s až 34.000 ot./min., HSK-E 32 | |
| Zásobník nástrojů | 12 pozic s nástrojovým upínačem HSK-E 25 (24x volitelně) | 12 pozic s nástrojovým upínačem HSK-E 32 (24x volitelně) | |
| Přesnost (absolutně) | ± 20 μm | ± 5 μm | |
| Opakovatelnost | < ± 10 μm | < ± 2,5 μm | |
| Posuv v řezu | do 30 m/min | ||
| Rychloposuv | do 30 m/min | ||
| Váha | ca. 2 t | ||
