Novinka roku 2019 DATRON MXCube prezentuje prémiovou třídu v oblasti vysokofrekvenčních portálových obráběcích strojů.
CNC stroj MXCube
Robustní konstrukce, dynamika, efektivita, produktivita, vysoká funkčnost v průmyslovém prostředí.
MLXCube ve zkratce:
možnost průmyslové automatizace

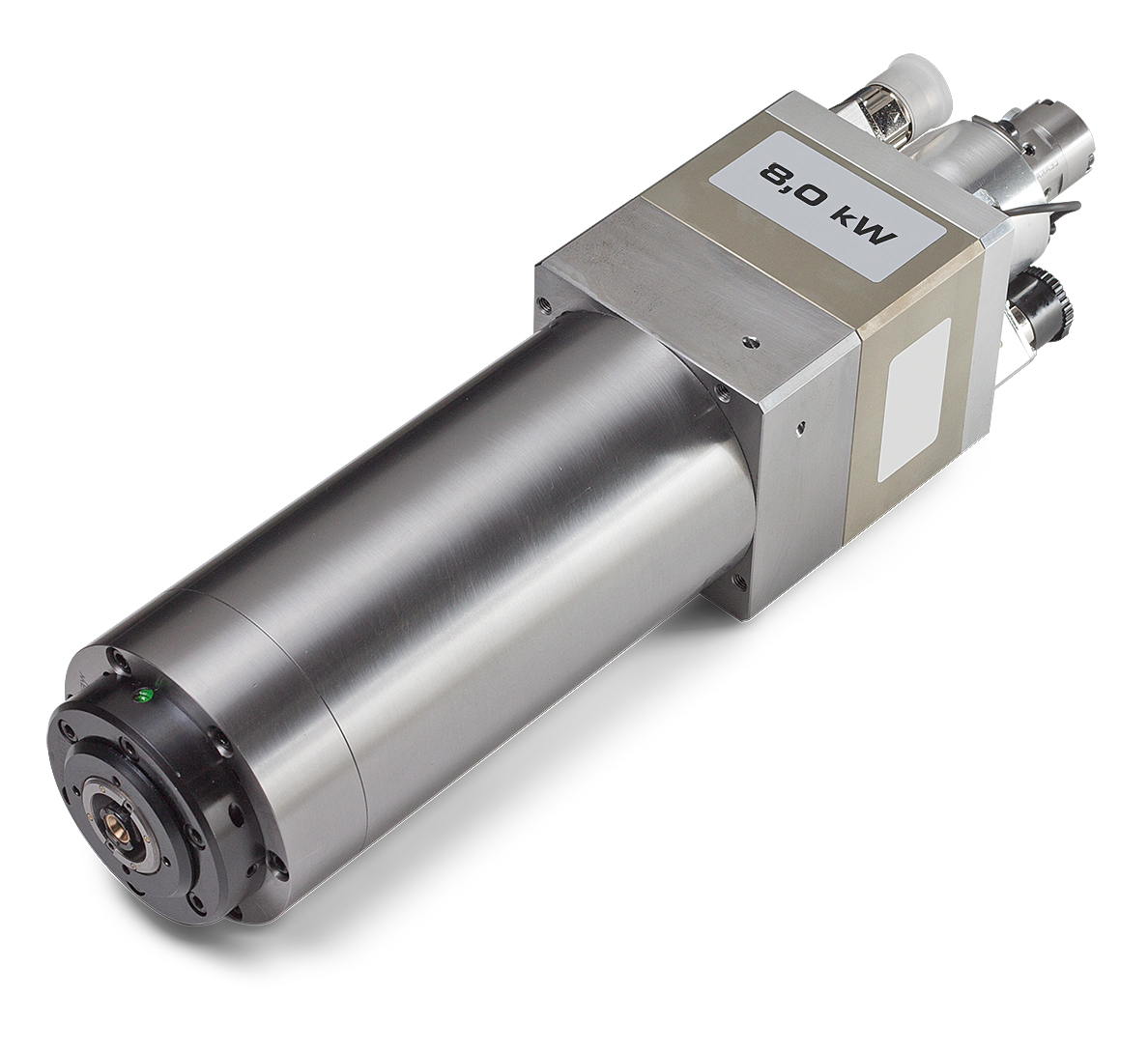

vysokofrekvenční vřeteno o výkonu 8,0 kW

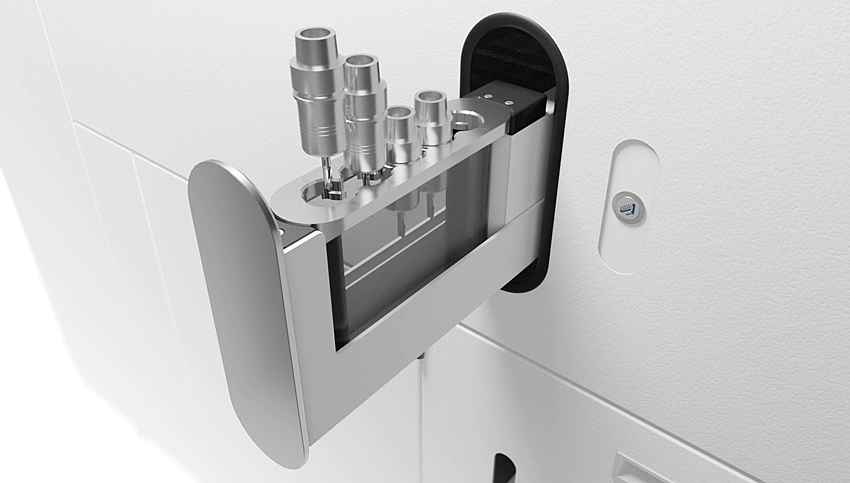

zásobník až na 110 nástrojů
mimořádně velký pracovní prostor- chlazení s minimálním množstvím chladící směsi
Přednosti DATRON MXCube

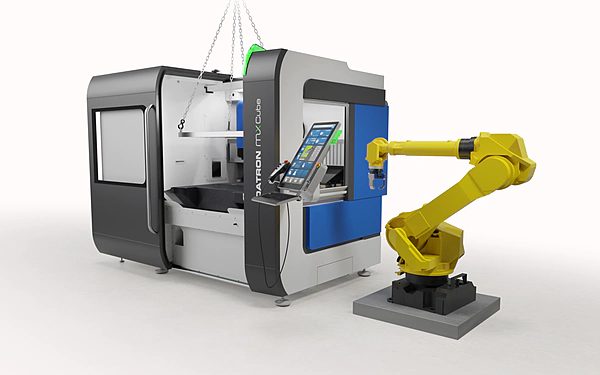

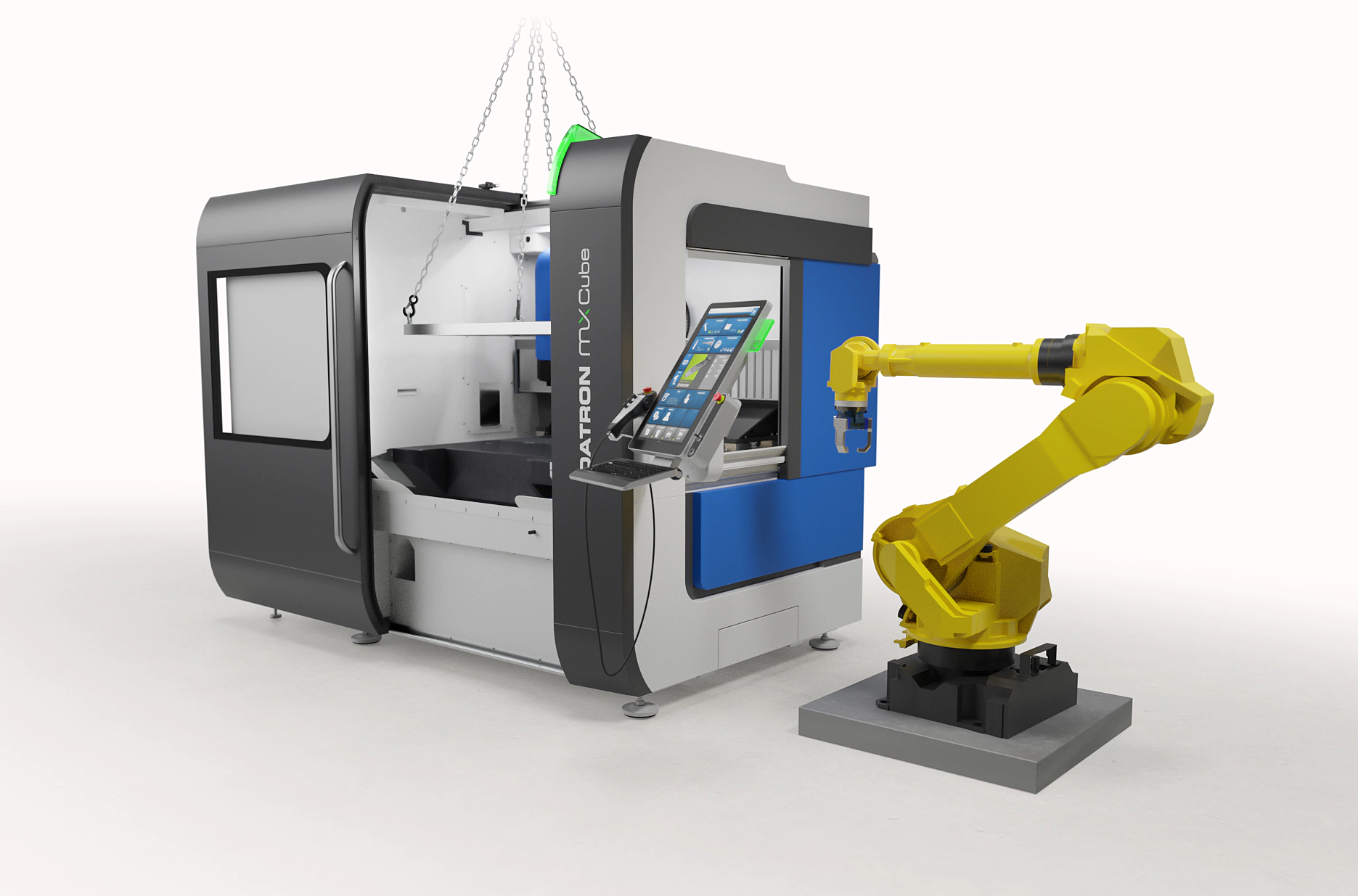

Mimořádně velký pracovní prostor, (r)evoluční řízení next, stupeň automatizace stroje zvyšuje externí dopravník třísek a manipulace s obrobkem průmyslovým robotem nebo jeřábem.

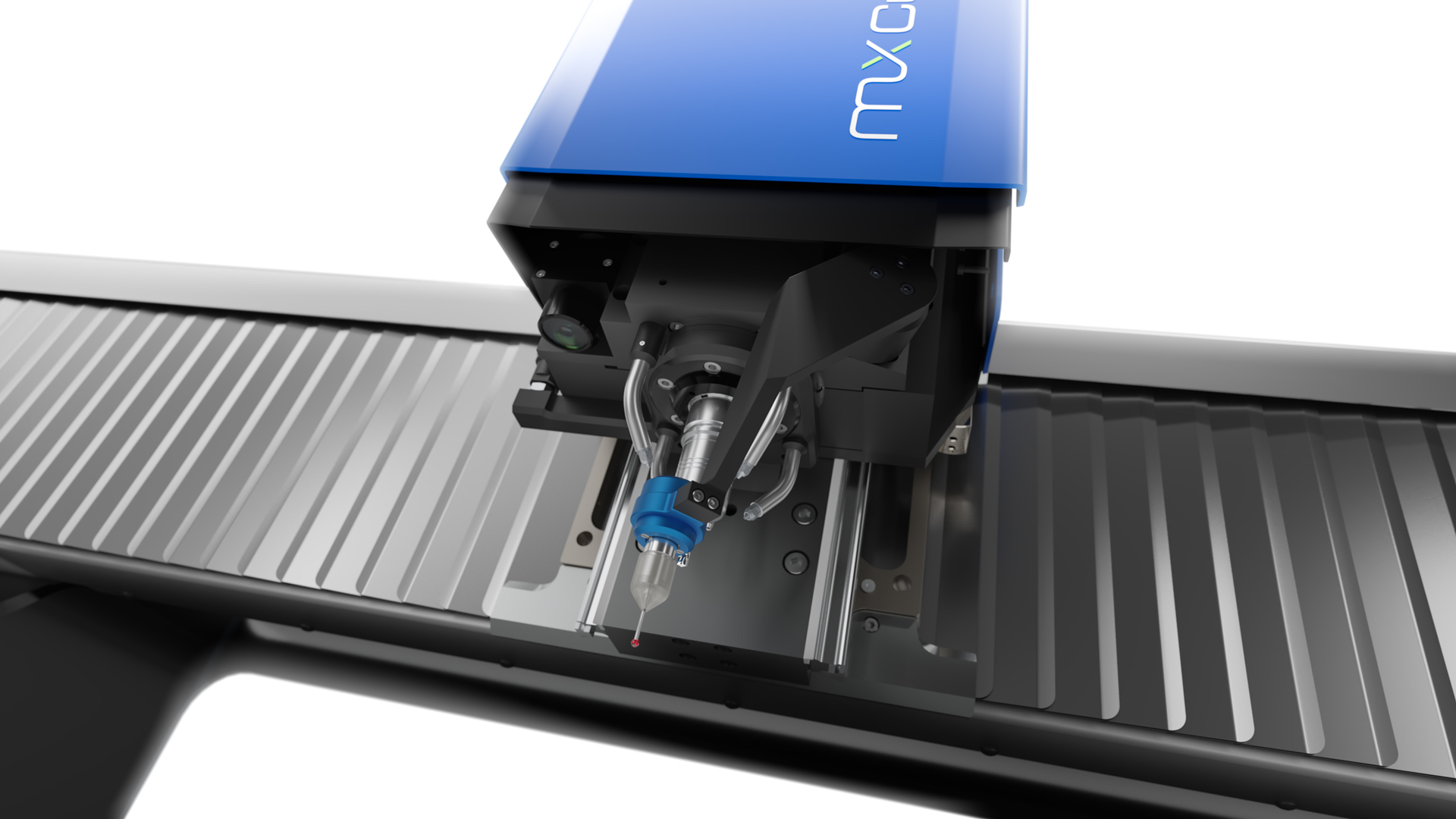

Výkonné vysokofrekvenční vřeteno s možností chlazení středem nástroje, je šité na míru moderním strategiím HSC a umožňuje kombinaci velkého úběru třísky a vynikajícího povrchu
Vybavení CNC frézky MXCube
- funkční kabina umožňuje snadnou vizuální kontrolu obrábění
- snadné a spolehlivé HSC frézování díky DATRON next
- mimořádně velká pracovní plocha
- robustní ocelová konstrukce

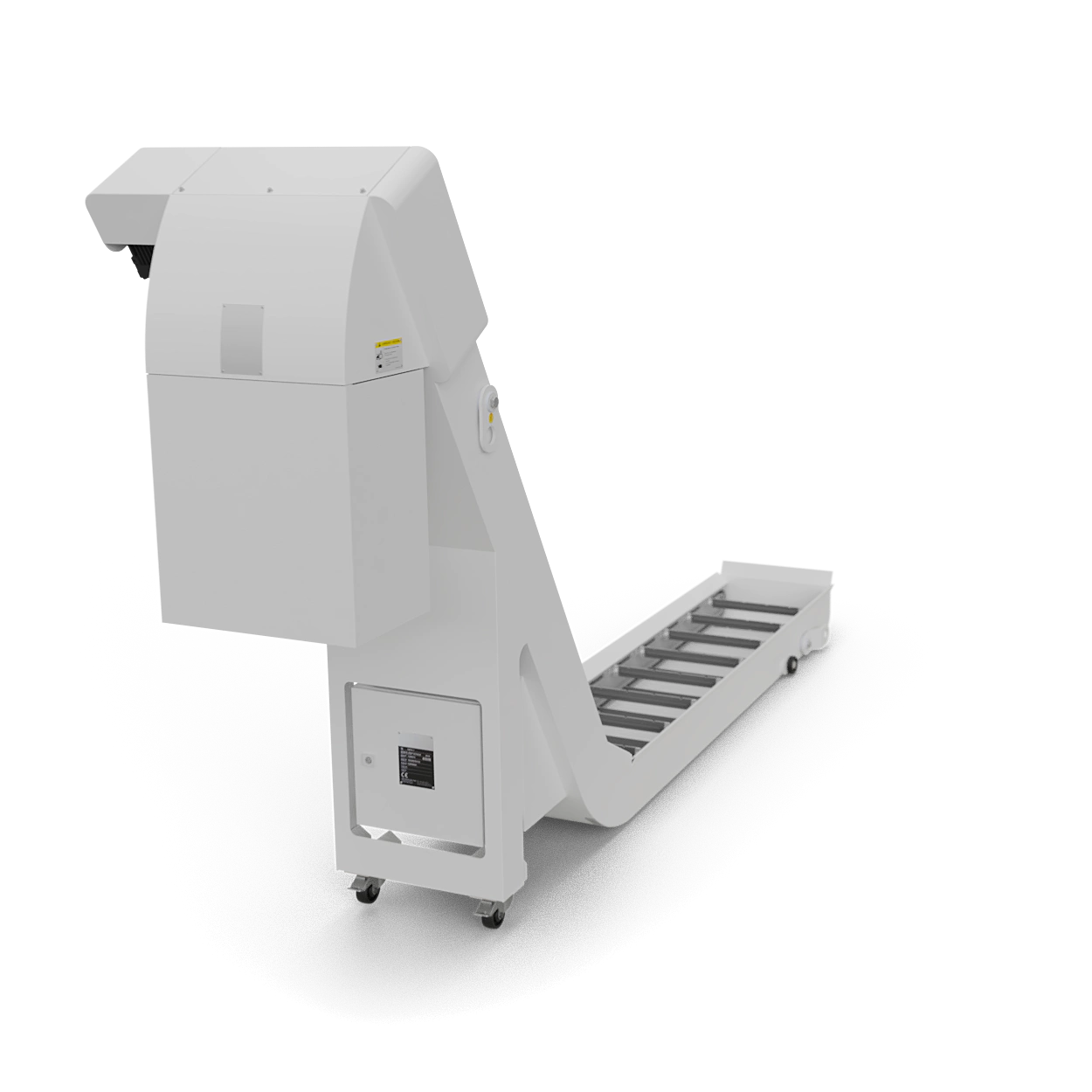

- externí dopravník třísek z pracovního prostoru
| Technická specifikace | DATRON MXCube | |
|---|---|---|
| Pracovní stůl z polymerbetonu | ||
| Varianty | Plný stůl | |
| Stůl s vybráním | ||
| Standard | Integrované upínání na kužely | |
| Integrované připojení vakua a stlačeného vzduchu | ||
| Volitelné | Vakuový rozvaděč | |

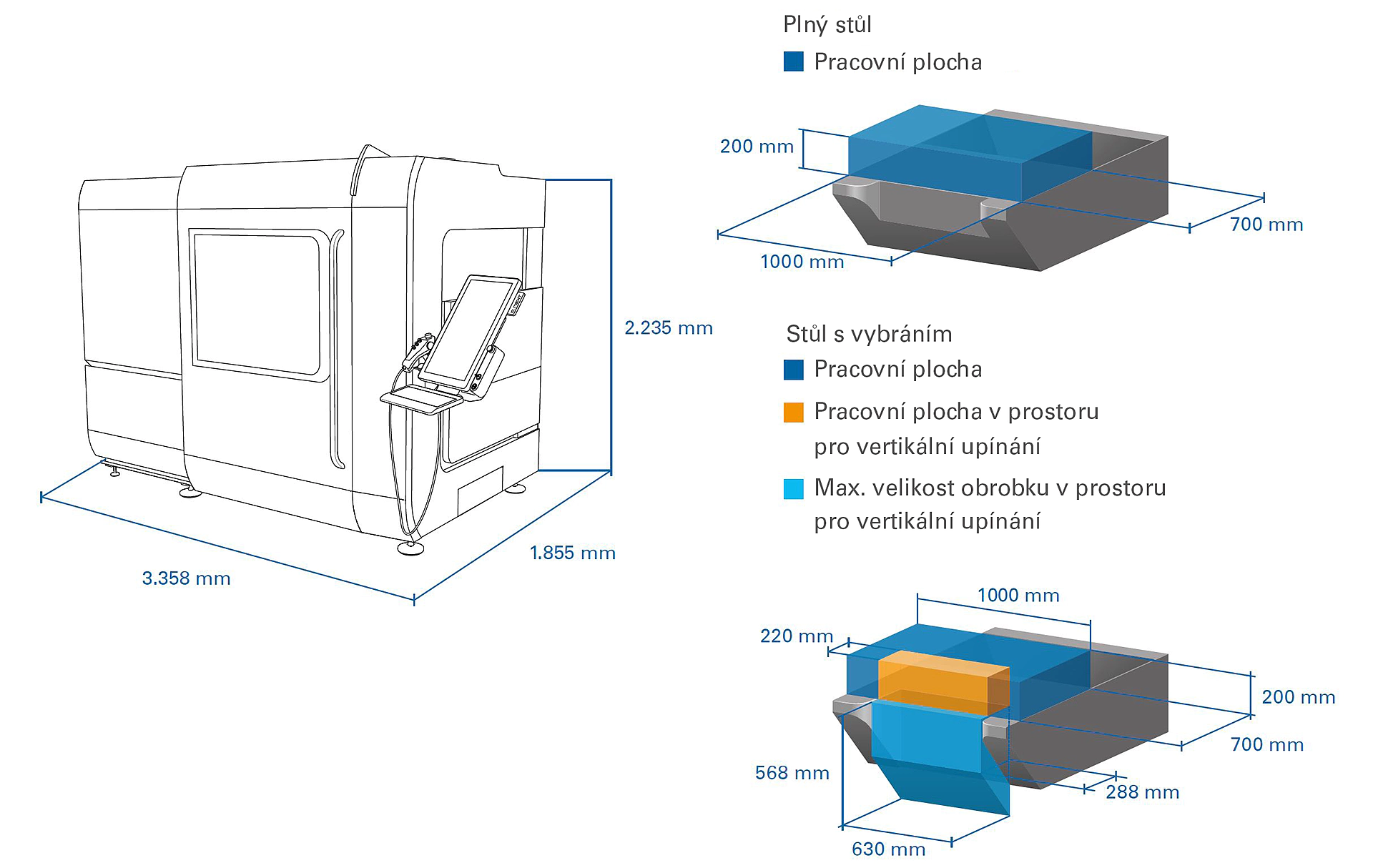

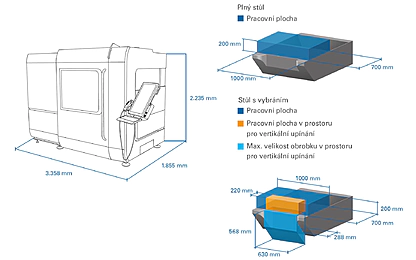

| Rozměry stroje | ||
| Zástavbové rozměry (Š x H x V) s terminálem | 3.358 mm x 2.058 mm x 2.235 mm | |
| Zástavbové rozměry (Š x H x V) bez terminálu | 2.705 mm x 1.859 mm x 2.235 mm | |
| Světlost portálu | 205 mm | |
| Obráběcí prostor (X x Y x Z) | 1.000 mm x 700 mm x 200 mm | |
| Max. zdvih (X x Y x Z) | 1.040 mm x 850 mm x 270 mm | |
| Vysokofrekvenční vřeteno | ||
| Výkon | 8,0 kW | |
| Typ | synchronní, vektorově řízené | |
| Otáčky | 34.000 ot./min | |
| Nástrojový upínač | HSK-E32 | |
| Zásobník nástrojů | Až na 110 nástrojů; průměr nástroje max. 24 mm | |

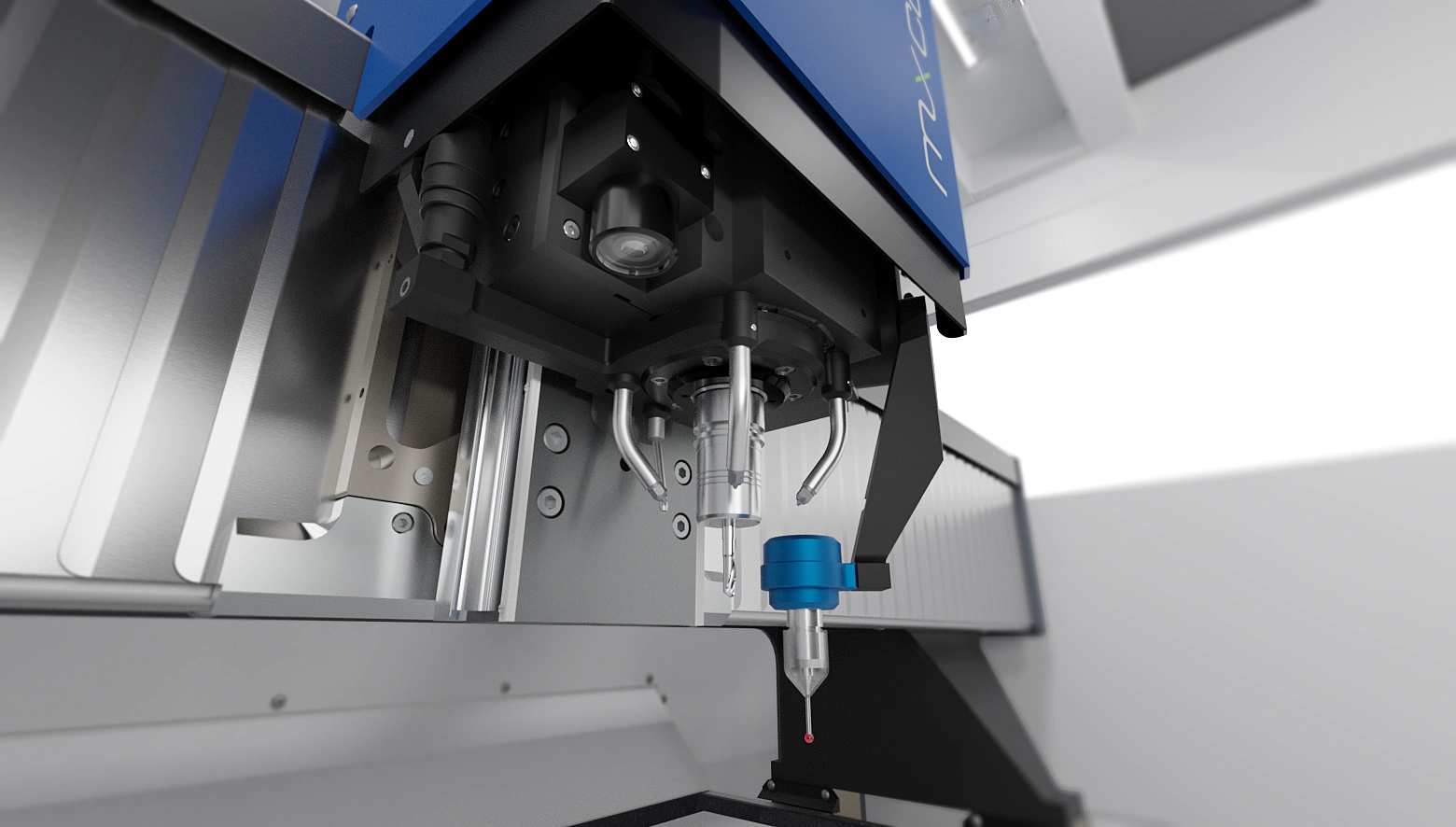

| Chladící systém | ||
| Volitelně | 4 trysky | |
| chladící nádrž 9l | ||
| vnitřní chlazení nástroje | ||
| druhá chladící nádrž 9l | ||
| Rychloposuv x/y | 40 m/min | |
| Rychloposuv z | 20 m/min | |
| Přímé absolutní odměřování polohy | všechny osy | |
| Řízení | DATRON next s 24¨ multi-touch terminálem a klávesnicí | |
| Rotační osa | Volitelně | |
| Dopravník třísky | Pásový | |
| Hmotnost | 3.800 kg |
